安全光幕如何接線

穆柯GT安全光幕/安全光柵的接線方式
GT型號的發光器電纜線：藍色CP,灰色CE,黃色PE/GND,紅線24V，黑線0V,棕線NPN，白線PNP。
GT型號的受光器電纜線：藍色CP,灰色CE,黃色PE/GND,紅線24V，黑線0V,棕線NPN，白線PNP

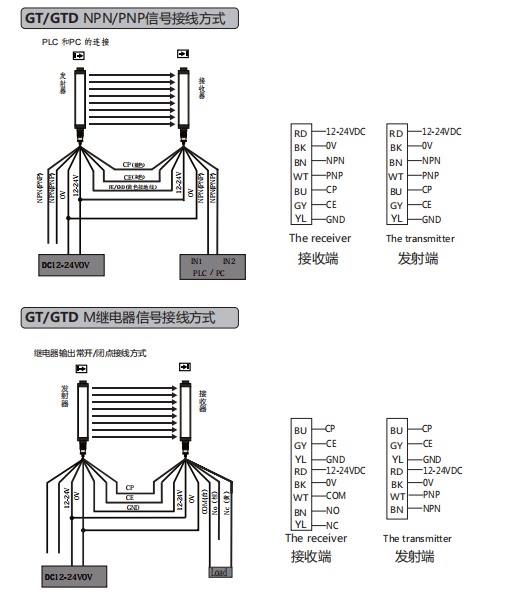

第一、把GT安全光幕的鏈接電纜通過航空插頭分別于發光器和受光器相連接（注意：發光器與受光器線纜均為七芯線，可盲插）

第二、將發光器和受光器鏈接電纜的紅線分別接設備的電源（DC24V）正極，黑線接負極，黃色為接地線，棕線和白線為輸出線，接設備的輸入端，（注：只接受光器的PNP/PNP即可，發光器端懸空即可）如果負載繼電器，將棕線和白線接繼電器（DC24V）的一個輸入端（如果繼電器有極性要求NPN輸出時：棕線和白線接負極，PNP輸出時：棕線和白線接正極，繼電器的另一輸入端接電源的正極或負極）

雙路輸出時：
第一、GT安全光幕/光柵有NPN雙路輸出或PNP雙路輸出，根據需要，可以在兩路輸出中任選一路使用，也可兩路獨立設置同時使用，選擇其中一路輸出使用時，可將另一路電纜線做絕緣處理。

第二、NPN/PNP同時輸出方式的安全光幕，棕線為NPN，白線為PNP，只需根據自己的實際需要，選擇一種輸出方式，可將另一種輸出的電纜線或做絕緣處理。
第三、安全光幕的輸入輸出線最好與動力線，高壓線，其他信號線等具有高頻，高腰，強電流的電纜線分開配電、布線，以免產生大的干擾。
