GT系列選型指南

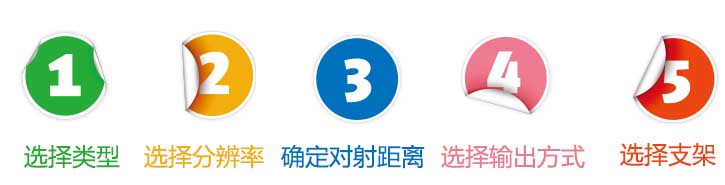

GT系列選型步驟

GT適用于精度要求比較高，工作環境苛刻的機械

例如：鍛壓、液壓、沖壓、剪切、等大型、重型高危險機械或危險區域的安全防護，可以可靠的保護人體或物體的安全以及物流、生產裝配線和自控設備的信號采集等。

特別適用于沖床機械。



第一步、確定安全光幕分辨率：



1.需要考慮您工作時進行的具體操作，如您的機械是切紙機工作時進入器械危險區特別頻繁，且距離危險區域距離很近，推薦選擇防護精度為10mm的光幕。

10mm手指防護

2.同理如果進入危險區域的頻率和距離拉大后可以選擇20mm和30mm

20mm/30mm手掌防護

3.危險區域需要保護到手臂時選擇40mm

40mm防護手臂

4.危險區域需要保護到人體時選擇80mm

80mm防護人體

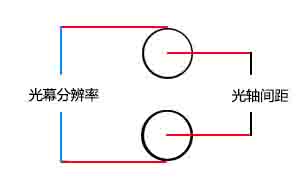

  光軸間距/分辨率介紹



第二步、選擇保護高度

自行測量危險區域的高度然后選型。

GT系列光軸數：8、16、24、32、40、48、56、64、72

有效保護高度=光軸間距*（光軸總數-1）

總高度=有效保護高度+85mm

尺寸計算方法：

GT10-16-Q的有效保護高度：

10*（16-1）=150mm

GT10-16-Q的總高度：

150+85=235mm

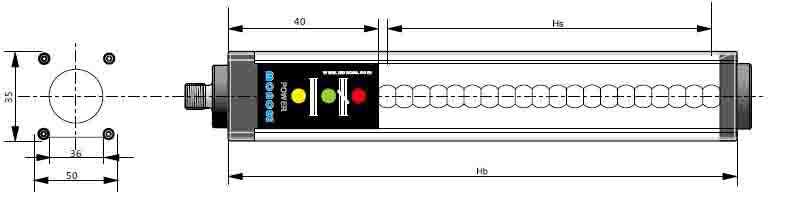

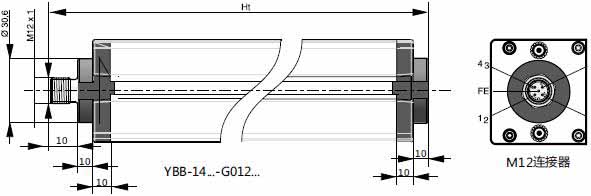

尺寸圖詳解

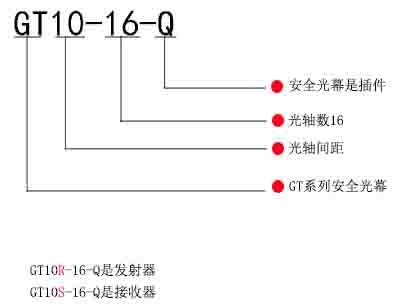

型號命名圖：





第三步、光幕的對射距離

GT系列對射距離20m

確認對射距離之后確認 電纜線長度，常規尺寸是5m

第四步、確認光幕的輸出類型

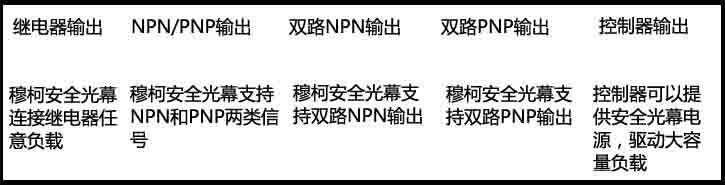

GT安全光幕支持輸出類型：



選擇標準：輸出類型從高到低安全等級依次增大。

選擇方式：按照機械的危險等級選擇

第五步支架選擇

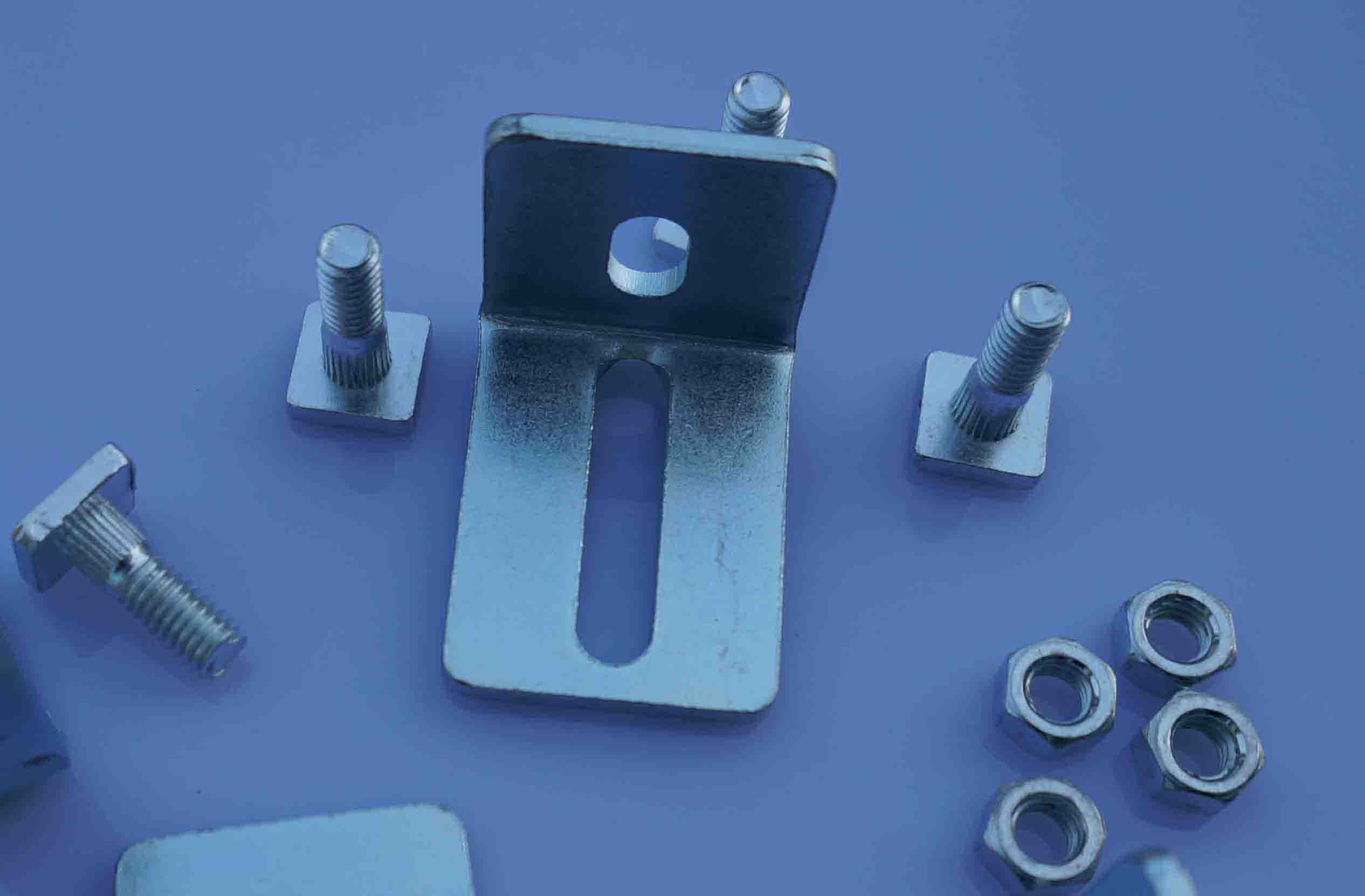

1.L型支架





2.底座旋轉型支架

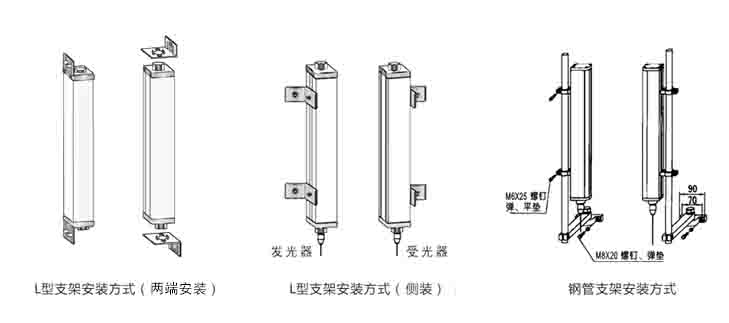

安裝效果圖
