淺談工業機械安全及防護措施（安全光幕）




淺談工業機械安全及防護措施-安全光幕的使用

作者：馮彬

1. 背景

現代工業的迅速發展，極大地推進了人類社會文明進步。于此同時，生產事故的頻發也越來越引起人們對安全生產的重視。

對企業來說，事故導致的直接損失和間接損失影響非常大，除了財產損失之外，有時候企業主還要承擔違法犯罪的責任。安全也是生產力，保障安全生產是資源節約，有利于企業的持續穩定發展。

對員工來說，事故不僅使職工本人受到傷害，而且使其家庭蒙受不幸。尤其是隨著我國計劃生育政策的實施，獨生子女已成為我國今后一個時期的主要勞動力。一旦發生傷亡事故，從精神層面和經濟層面都將成為家庭不能承受之痛。

保障安全生產對鞏固社會穩定、促進經濟發展具有重大意義。

安全生產為勞動者帶來幸福，保障了企業財產，構建和諧社會、促進經濟發展，實現共贏進步。

機械工業作為母工業，是所有產業的基礎，面臨著生產過程日益復雜多變、潛在危險比較多、易導致嚴重傷害的現狀。因此機械工業的安全生產需要我們高度重視。

2. 機械安全簡介

按照機械功能分類，一般分為加工制造型機械和運輸(運送)型機械。

機械傷害是指機械設備運動部件、工具、加工件直接與人體接觸引起擠壓、碰撞、沖擊、剪切、卷入、絞繞、甩出、切割、刺扎等傷害。

機械安全是指機器在按照預定使用條件，執行預定功能，或在運輸，安裝，調整等狀態下不產生損傷或危害健康的能力。

保障機械安全的有效措施包括：

l 按照規定正確安裝使用安全防護裝置。

l 嚴格按照安全操作規程操作。

目前，由于法律明文規定、勞動者安全意識高，安全防護裝置得到了普及應用，在機械安全防護中發揮著重要作用。

例如，在歐洲法律、法規中明文規定，對于交付使用的機器都必須帶有必要的安全防護設備；在美國，要求使用機器的企業必須為操作員工提供安全、免受傷害的工作環境，從而保證機器使用者更安心、更高效的工作，即安全防護的責任落在了使用者的身上。

國內安全生產也越來越受到重視，目前已列入法規要求，2002年11月1日《中華人民共和國安全生產法》正式頒布實施。

2014年12月1日又有四項機械安全相關的安全標準頒布實施，包括《GB 27607-2011 機械壓力機安全技術要求》、《GB28240-2012 剪板機安全技術要求》、《GB28241-2012 液壓機安全技術要求》、《GB28243-2012 液壓板料折彎機安全技術要求》。安全標準中對安全防護裝置均提出了明確要求。

下面著重介紹安全防護裝置的選擇和應用。

3. 安全防護裝置選擇

隨著科學技術的進步，機械安全技術迅速發展，安全防護裝置日益豐富。如何選擇正確的安全防護裝置呢？

首先，我們必須選擇本質功能安全的安全防護裝置。功能安全是安全防護裝置必須具備的基本特征，即在一定使用期限內不會因零部件失效而使安全裝置喪失安全功能，故障導向安全。2011年的溫州動車事故是由于設備故障導向非安全狀態，導致慘痛教訓。

其次，安全防護裝置本身也有不同的安全等級，我們需要對機器進行正確的風險評估，確定選擇何種安全等級的安全防護裝置。依據標準ISO 13849-1，機械危險發生的頻率、導致傷害的嚴重程度、避免危險或限制傷害的可能性共三個因素，可確定配備安全防護裝置的安全等級要求。

4. 安全防護裝置的應用

常用的安全防護裝置包括安全門鎖、急停裝置、安全光幕、安全地毯等。

針對機械正常運行期間操作者不需要進入危險區的場合，采用防護柵欄、安全門鎖裝置可有效保障安全。

針對機械正常運轉時需要進入危險區的場合，如果采用安全門鎖裝置，需要頻繁開關，極大地影響了作業效率，因此，該場合一般采用電敏防護裝置，主要包括安全光幕、安全地毯等。

安全光幕由發射器和接收器之間密集的紅外光束形成保護網，一旦紅外光束被遮斷，立即輸出停止信號，控制危險設備停止工作，阻止危險發生。

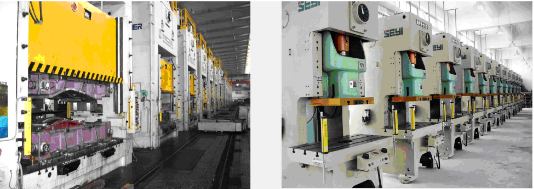

A1-1安全光幕應用于危險機械點的安全防護，如下圖1所示。



圖1 安全光幕應用于危險機械點的安全防護

A1-2安全光幕應用于入口安全防護，如下圖2所示：



圖2 安全光幕應用于入口安全防護

B1-1針對復雜的二維區域安全防護，安全地毯可以很好的勝任該項工作。安全地毯基于壓力傳感原理，通過壓力觸發實現二維區域防護。當檢測到人或物體進入防區時，輸出停止信號，阻止危險發生。

安全地毯的接觸式壓力傳感原理，使其可以安裝在機器的底角處或不規則接觸的地方，為機器正常運轉保留足夠空間，同時實現了大范圍危險區域檢測和安全防護。

安全地毯的防區形狀可自由拼接配置。用戶可根據實際需求，將防區配置為復雜、不規則形狀，如下圖3、圖4所示：



圖3、圖4 安全地毯防區配置為不規則形狀

安全地毯靈活配置的特點，可滿足各種危險區域防護需求，在工業現場安全防護中正發揮著越來越重要的作用。



C1-1折彎機危險區域不同于壓力機/液壓機，主要需要對上模模尖區域（下圖矩形位置）進行安全防護，同時由于作業需求，折盒工件擋光時要求光電不能保護停車，以完成工件折彎作業，從而產生了折彎作業和安全保護的矛盾。

GE型折彎機專用激光保護裝置，使用3束激光組成L型檢測區域，每束檢測激光均具有獨立輸出，當折合工件遮擋L型區域前方光束時，可屏蔽該光束檢測功能，而另外2束激光繼續起保護作用，從而兼顧折彎機作業生產和安全保護，并且具有智能休眠模式綠色環保、低功耗是目前最為有效的解決方案。如下圖所示：

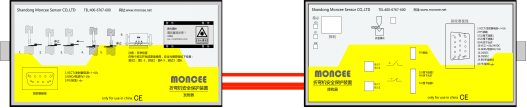

圖5 GE折彎機激光保護裝置發光器、受光器

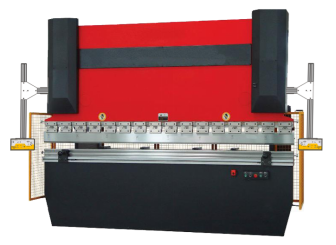

圖6 折彎機激光保護裝置安裝位置效果圖

特征說明：

折彎機激光保護裝置是由發射器、接收器、安裝支架、控制器組成，在選用激光保護時可選用一般安裝和編程模式安裝，一般安裝是由激光保護直接發送信號到折彎機控制系統，編程模式適用于大型全自動化折彎機，輸入信號更多，另外可以編輯每個信號的邏輯信息。

GE折彎機專用激光保護裝置可以用于平板折彎、折盒、z型折彎等多重形式的工件。將所有功能集中到操作面板上更有利 使用者切換各種模式。內置電源穩定模塊、反接保護模塊、過載保護模塊，適用于各種折彎機。

所用光源采用可見光，并采用了發射器自動對光專利技術、即使折彎機強烈的振動都可以自動找正，對光更加便利。

折彎機專用激光保護采用自判斷數據處理芯片，對光的靈敏度自動修正，并在持續使用過程中根據光的衰減度自動增量，產品設計10萬小時。

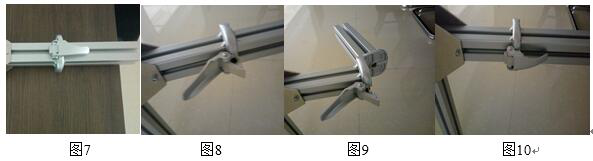

Speediness轉換支架（專利設計）如下圖所示：





5.結束語

本文以安全生產的意義為背景，介紹了工業機械安全和相應防護措施。重點介紹了應用廣泛的安全光幕和區域防護用安全地毯以及折彎機保護特殊應用。其中，安全地毯具有配置靈活的特點，可勝任各種復雜危險區域的防護，在危險區域的防侵入、運動設備的防碰撞安全防護中發揮著越來越重要的作用。折彎機專用激光保護裝置具有更便捷、全尺寸板料加工中安全防護的最有效解決方案。

參考文獻

[1] IEC 61496-1:2006, Safety of machinery –Electro-sensitive protective equipment –Part 1:General requirements and tests

[2] IEC 61496-3:2008, Safety of machinery –Electro-sensitive protective equipment –Part 1: Particular requirements for Active Opto-electronic Protective Devices responsive to Diffuse Reflection (AOPDDR)

[3] ISO 13849-1 Safety of machinery –Safety-related parts of control systems –Part 1: General principles for design

[4] GB 27607-2011 機械壓力機安全技術要求

[5] GB28240-2012 剪板機安全技術要求

[6] GB28241-2012 液壓機安全技術要求

[7] GB28243-2012 液壓板料折彎機安全技術要求
