安全地毯控制器
訂購熱線：400-6767-600

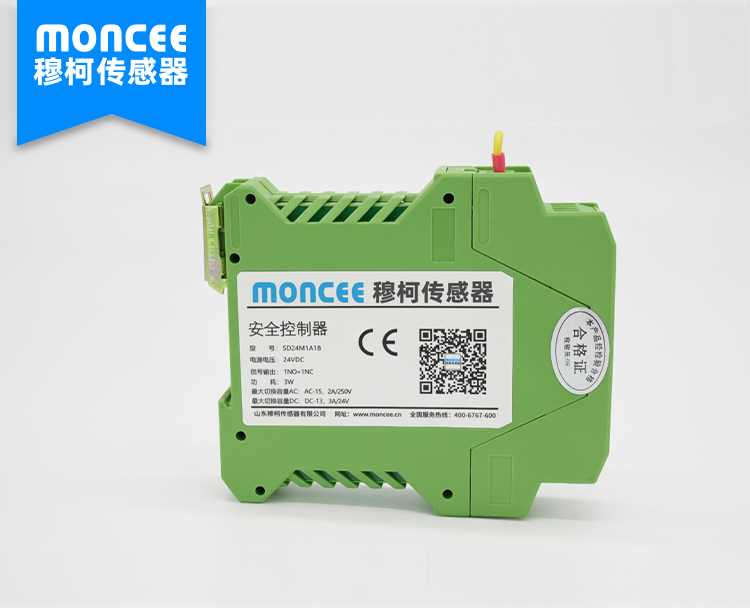

● SD24M1A1B 安全繼電器廣泛應用于工業安全系統，可與安全地毯配套使用，增強設備安全系統的可靠性，構成更加安全的防護系統。
安全特性：
● 符合標準EN ISO 13849。
● 安全等級為2級。
● 電路中帶有自我監控的冗余電路。
● 在每個開關周期中通過正確的斷開和閉合可以自動檢測繼電器的安全功能。
操作模式：
● 輸入回路：雙通道輸入，DC24V供電。
● 復位電路：為監控外部接觸器/繼電器提供反饋控制循環。
自動復位；手動復位

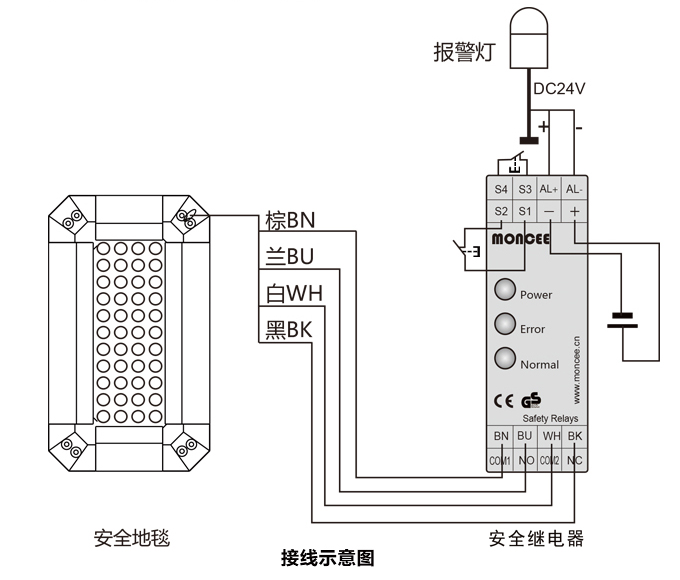

● 將地毯兩端出線的黑紅紅黑四根線按照下圖接到繼電器的BN、BU、WH、BK四個端子上，把24V供電的+和-分別連接到繼電器的+、-端子，安全輸出為COM2和NC兩個無源端子，COM1和NO為輔助輸出，AL+、AL-分別接入DC24V的報警器正負極，同時具有踩踏及斷線報警功能。
● S1、S2為輸出的復位按鈕，斷開情況下為自動復位，若改為手動復位可增加常閉按鈕。
● S3、S4短接之后無急停；接急停按鈕為急停。
▼工作指示燈說明：
● Power：黃色燈。
● Normal：正常為綠色燈， 踩踏為紅色燈，此為雙色燈。
● Error：斷線情況下為紅色燈。
● 安全繼電器接通后，工作電源指示燈為黃燈。
● 輸出自動復位時：工作電源指示燈為綠燈。
