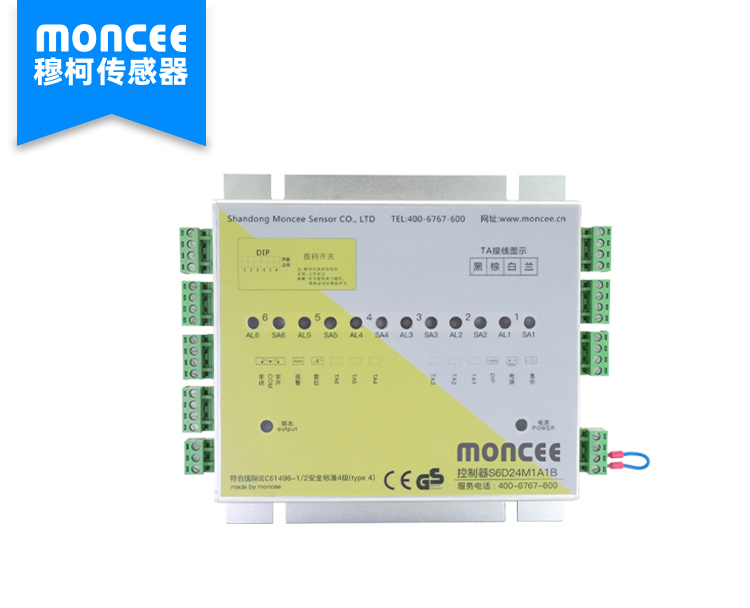

● S6D24M1A1B安全繼電器廣泛應用于工業安全系統，可與安全地毯配套使用，增強設備安全系統的可靠性，構成更加安全的防護系統。
● 本控制器為安全地毯聯動設計，同一個區域可帶動6塊。
● 每個輸入信號有單獨的保護和不保護功能開關。
● 指示燈顯示每個地毯的工作狀態，包含工作、踩踏、故障。
● 1 組常閉安全觸點串聯輸出，1 組常開輔助觸點并聯輸出。
● 雙通道操作模式，可完成對地毯和控制器的自檢。
● 具有電源指示燈和輸出狀態指示燈。
● 通過擴展模塊，可以增加安全觸點的數量。
● 手動復位、自動復位可切換。
● 帶有一路 DC24V 有源報警輸出，可檢測系統中任意一塊地毯的狀態。

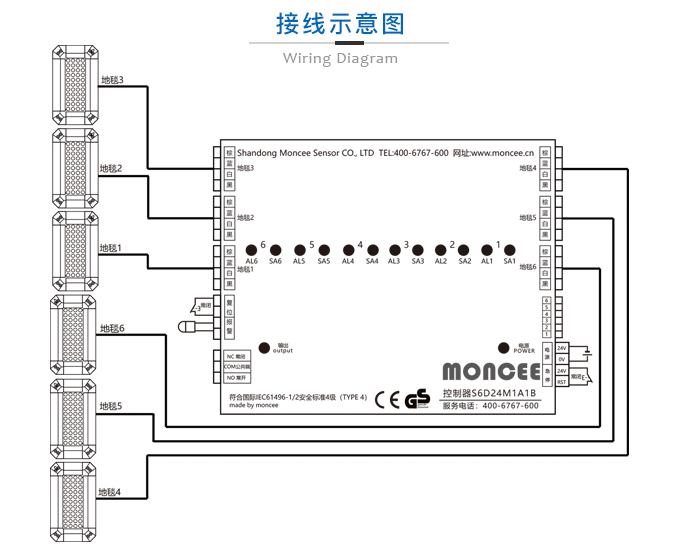

●將地毯的棕蘭白黑四根線按照下圖接到繼電器的四個端子上，把24V供電的+和-分別連接
到繼電器的24v，0v端子，安全輸出為COM和NC和COM和NO為輔助輸出，報警輸出分別接入DC24V報警器的+、-處，報警輸出為斷線報警，只有安全地毯出現故障時才會報警。
●復位：復位不接情況下為自動復位。加常閉按鈕后為手動復位。
●右側撥碼開關分別對應1.2.3.4.5.6個位置，當與地毯需要屏蔽或者不接線情況下將對應的撥碼開關撥碼到屏蔽即可。
● 信號輸出：
1個常開觸點 COM NO；1個常閉觸點 COM NC
● 指示燈說明：
1、安全繼電器接通后，電源Power為黃色燈。
2、SA1-SA6為雙色燈，正常為綠色燈，踩踏為紅色燈。
3、AL1-AL6斷線情況下為紅色燈。
4、輸出：正常為綠色燈，踩踏、斷線均為紅色燈。
