彎管機--安全地毯腳踏開關

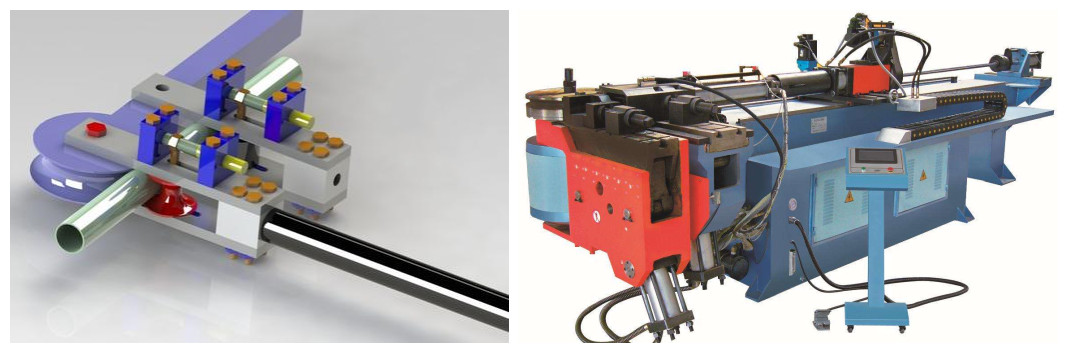

一、彎管機的基本介紹

彎管機是指用于彎管的機器，大致分為數控彎管機、液壓彎管機等，應用于電力施工、公鐵路建設、橋梁、船舶等方面管道鋪設及修造。



二、安裝情況分析

1、地面平整，無凹凸不平等。

2、使用環境是否有油污，有積水及腐蝕性物質。

3、根據地面材質的不同，自備合適的安裝螺絲。

三、安全地毯的工作原理

安全地毯又稱安全地墊，安全墊，橡膠腳踏信號開關，電氣安全墊等，其工作原理為在機械設備周圍鋪設安全地毯，形成一個保護區域，安全地毯設定一個施重量，當操作人員進入保護區域，踩踏安全地毯，觸發設定的重量，安全地毯給出一個信號，控制設備的運行，達到消除安全隱患，保護操作者人身安全的目的。

四、產品配置

普通型（14mm厚度）安全地毯

1、安全地毯。

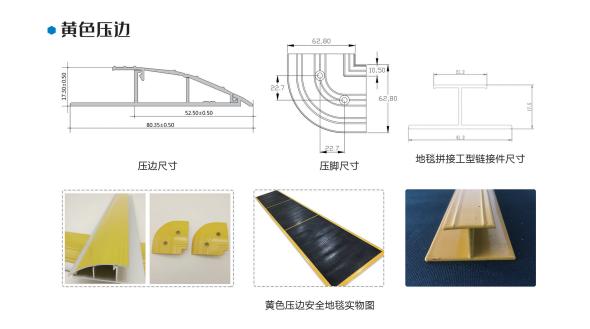

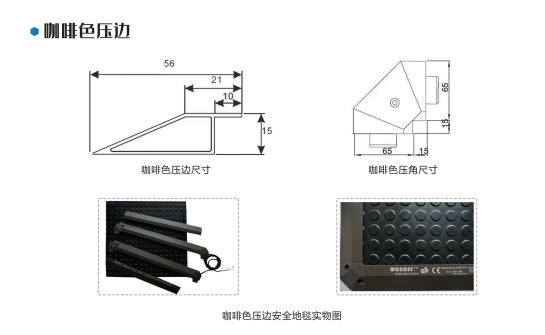

2、安全地毯壓邊（咖啡色45mm，黃色52mm，二選一）。

3、地毯出線2米（出線端/線長可選）。

4、安全地毯控制器（可選）。

超薄高性能（9mm厚度）安全地毯

1、安全地毯（黃色/黑色）。

2、安全地毯控制器（可選）。

安全地毯控制器

作用：檢測安全地毯的工作狀態；轉換信號為一開一閉，帶有一路報警輸出功能



選型流程：

   根據安裝位置選擇合適的尺寸→使用環境是否有油污（防油/普通）→合適的壓邊→線纜是否需要加長→控制器的選配

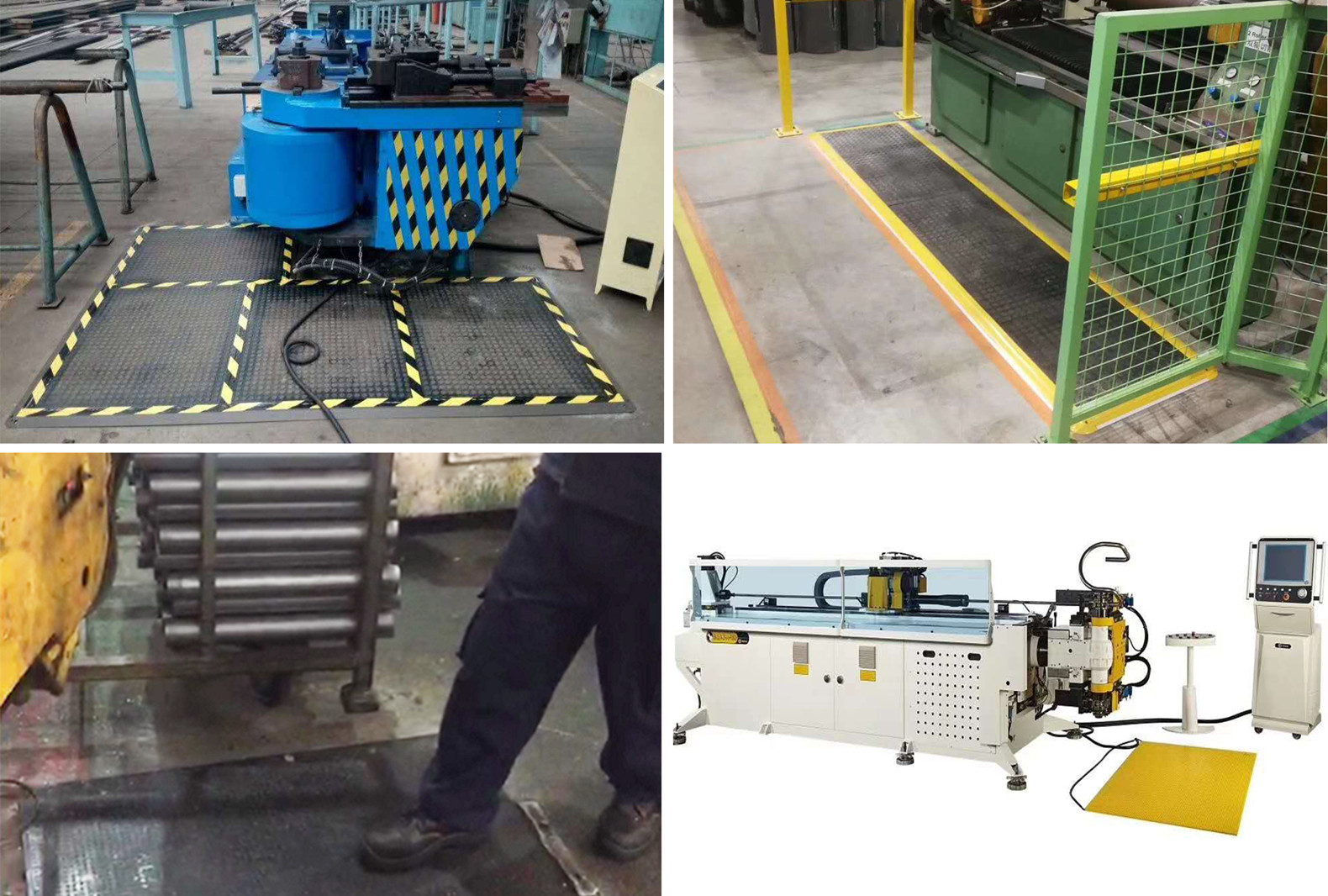

五、安裝案例

安全地毯的安全較為簡單方便，根據配套的壓邊，咖啡色壓邊在邊角打螺絲固定。黃色壓邊在底板打螺絲固定，扣好扣板即可。



六、電氣連接








七、產品介紹

1、認證：CE認證、EN13856壓敏式開關認證。

2、配套使用安全地毯控制器，等級達到三級標準。

3、觸發力30kg，響應速度30ms，使用次數超過一百萬次。

4、采用壓邊固定方式安裝，操作簡便，靈活，可移動。

八、其他

1. 執行ISO:9001標準。

2. 生產周期為15個工作日，部分標準尺寸有現貨。

3. 可上門安裝或電話指導，詳情請咨詢銷售人員。









------------------------------------------------------
