注塑機安全地毯改造方案




一、安裝環境分析

1、地面平整，無凹凸不平等。

   2、使用環境是否有油污，有積水及腐蝕性物質。

3、根據地面材質的不同，自備合適的安裝螺絲。

二、工作原理

安全地毯是一種壓敏式的安全傳感器主要使用在機器人工作站，彎管機，注塑機，沖壓

設備的周圍用作區域防護使用。當有人體誤入到危險區域踩踏到安全地毯后，安全地毯通過

輸出信號線給出相應的信號，使用此信號控制設備的啟動或者停止，從而達到區域防護的目

的。

三、產品介紹

1、安全地毯符合CE 認證、EN13856 壓敏式開關認證。

2、配套控制器可達到安全等級三級，觸發力為30kg，響應速度為30ms。

3、普通型（14mm 厚度）安全地毯。

·安全地毯分為普通型和防油污型。

·安全地毯壓邊（咖啡色 45mm，黃色 52mm，二選一）。

·地毯出線 2 米（出線端/線長可選）。

·安全地毯控制器（可選）。

4、超薄高性能（9mm 厚度）安全地毯。

·安全地毯（黃色/黑色可選）。

·安全地毯控制器（可選）。

5、安全地毯控制器的作用。

·檢測判斷地毯的工作狀態。

·斷線或踩踏報警輸出功能。

·1路常開，1路常閉信號輸出。

·自動復位，手動復位功能。

·可串聯、級聯，最多可控制六塊地毯。

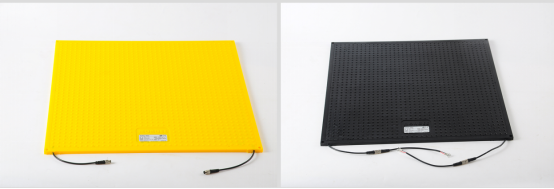

     超薄高性能黃色安全地毯                        超薄高性能黑色安全地毯

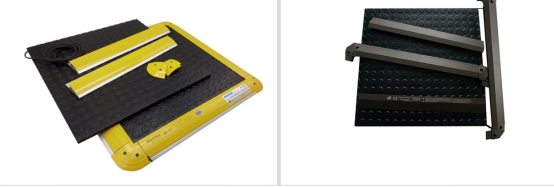

       安全地毯黃色壓邊（單邊寬52mm）               安全地毯咖啡色壓邊（單邊寬45mm）

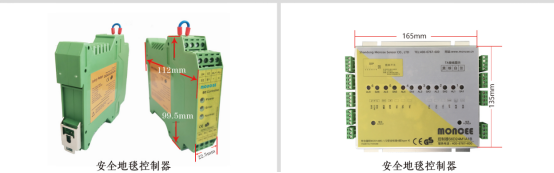

    SD24M1A1B（一拖一控制器）                  S6D24M1A1B（一拖六控制器）

四、安全地毯選型




   常規安全地毯                    超薄安全地毯

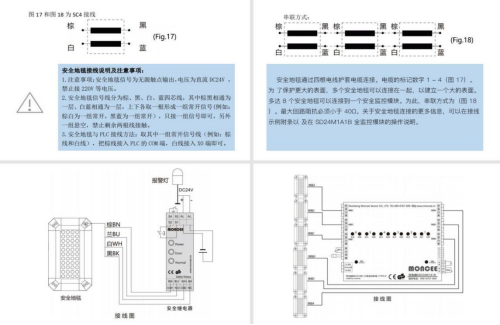

  五、電氣連接

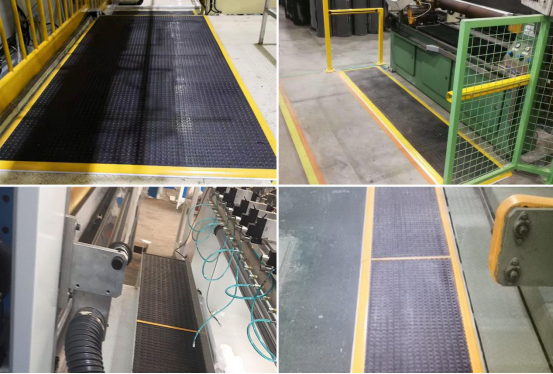

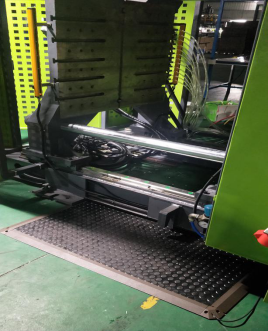

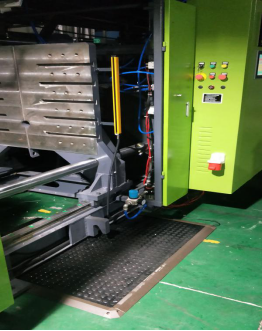

六、安全地毯安裝案例







七、其他

1、質量標準：執行9001標準，質保一年。

2、貨期：標準型號有現貨，非標型號根據采購數量協商貨期。

3、安裝：電話免費指導安裝，如需上門安裝需提前說明。

4、售后：質保期內非人為損壞給予包修/包換。



------------------------------------------------------
