沖床安全光柵保護器

一、沖床的基本介紹

沖床，就是一臺沖壓式壓力機。沖床按照驅動力可以分為機械式?jīng)_床和液壓式?jīng)_床。在國民生產中，沖壓工藝由于比傳統機械加工來說有節約材料和能源，效率高，對操作者技術要求不高及通過各種模具應用可以做出機械加工所無法達到的產品這些優點，因而它的用途越來越廣泛。

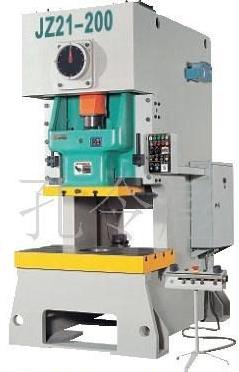

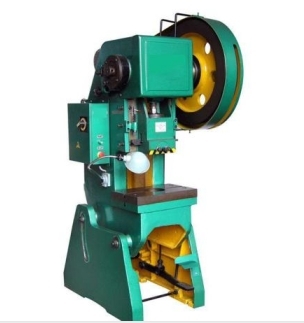

（機械式?jīng)_床）（液壓式?jīng)_床）

二、設備分析

機械式?jīng)_床只能做到上死點保護(即上一行程結束后，下一行程尚未啟動時，如果光電保護裝置處于遮光狀態，下一行程將無法啟動),因此無法實現緊急停止。液壓式?jīng)_床可以實現遮擋住光束后給出一個信號使設備緊急停止，以實現安全保護的作用。

三、工作原理

安全光幕為對射式的光電保護裝置，由發光器和受光器組成。采用紅外線光束掃描的方式，對發光器和受光器之間的有效防護區域進行安全掃描檢測，當有任何超過檢測精度的不透明物體遮擋住其中任意一道光束就會給出一個信號，使設備停止或啟動，從而達到安全防護的作用。

四、產品介紹

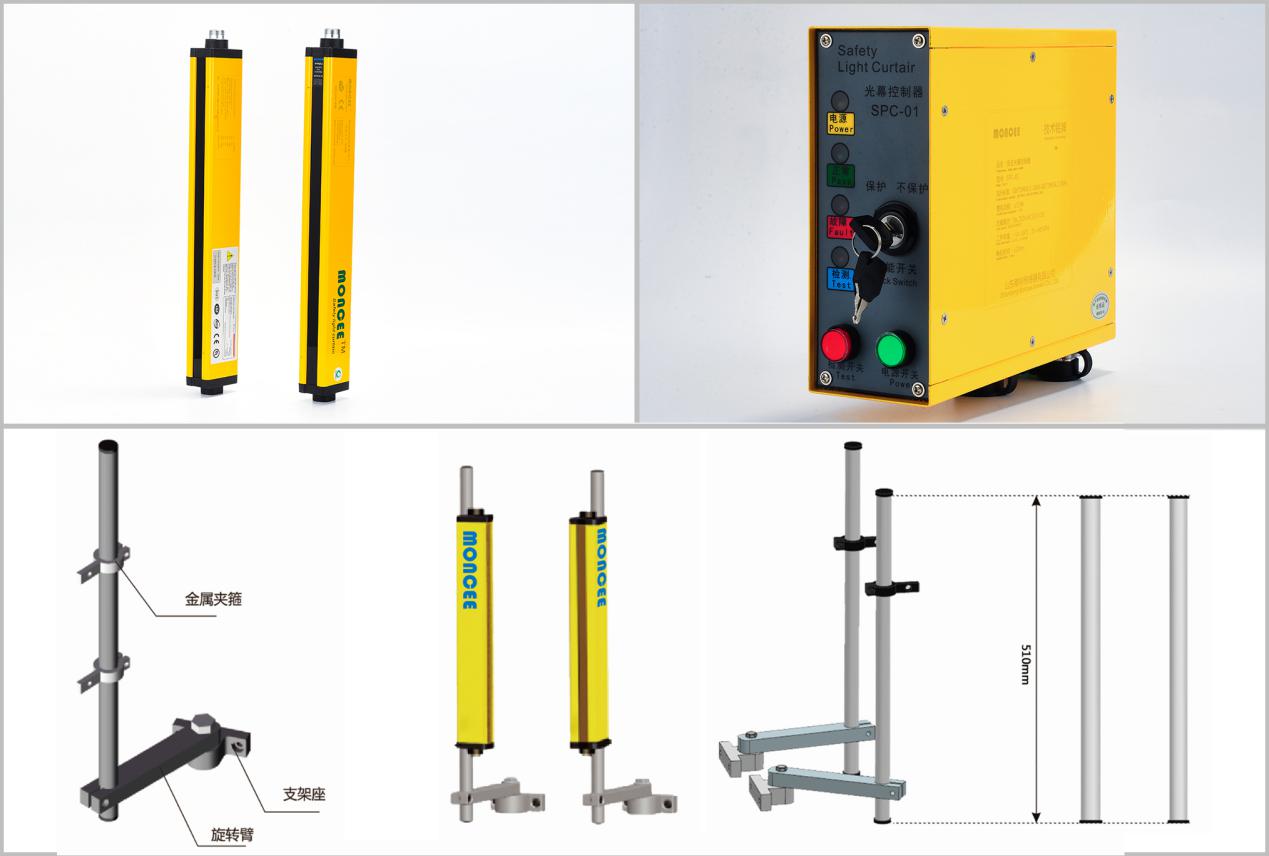

1、沖床通用型號（可根據設備選擇型號）：液壓式?jīng)_床：GT40-8E-A安全光幕+SPC-01控制器+GTE鋼管支架；機械式?jīng)_床：GT40-8E-A安全光幕+SPC-01控制器+GTE鋼管支架+電磁離合器（GT40-8E-A參數：光軸間距40mm，8道光束，傳感器總高度402mm，保護高度280mm，對射距離0-3m，兩組常開/閉信號輸出）。

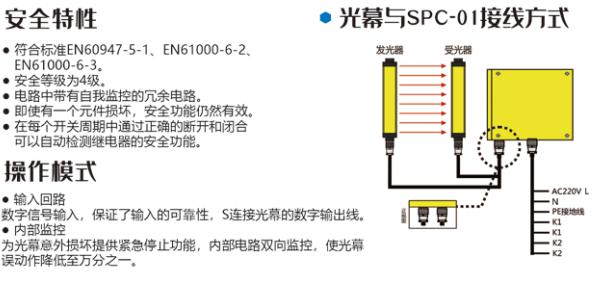

2、安全光幕符合CE認證、IEC61496-1/2認證，配套控制器可達到安全等級四級，響應速度為15ms，對射距離最遠可達20m。

3、GT系列安全光幕內部有防震龍骨，抗震、抗干擾能力強，主要作用于大型危險設備，工況比較惡劣的環境。

（注：詳細參數請看產品樣本/使用說明書）
