折彎機防壓手保護裝置 --改造方案




一、折彎機保護裝置發明專利證書




二、安裝情況分析

1、根據折彎機臺面的寬度，安裝位置的大小，選擇合適的折彎機保護裝置。

2、光束為一類激光，使用環境是否有粉塵，水汽等。

3、折彎機分為上動/下動。

三、折彎機保護裝置的工作原理

折彎機保護裝置安裝在刀的下方，在折彎機的上動點到慢下點之間形成保護區域，在保護區域內，當人手或者其他物體誤入保護范圍并遮擋光束時，折彎機停止運行，當物體離開，光束不被遮擋，折彎機正常工作，當?shù)兜竭_(dá)慢下點時，折彎機保護裝置停止保護，可進行正常的折彎折盒。

四、產品配置

1、折彎機保護裝置（發射器+接收器+安裝支架）。

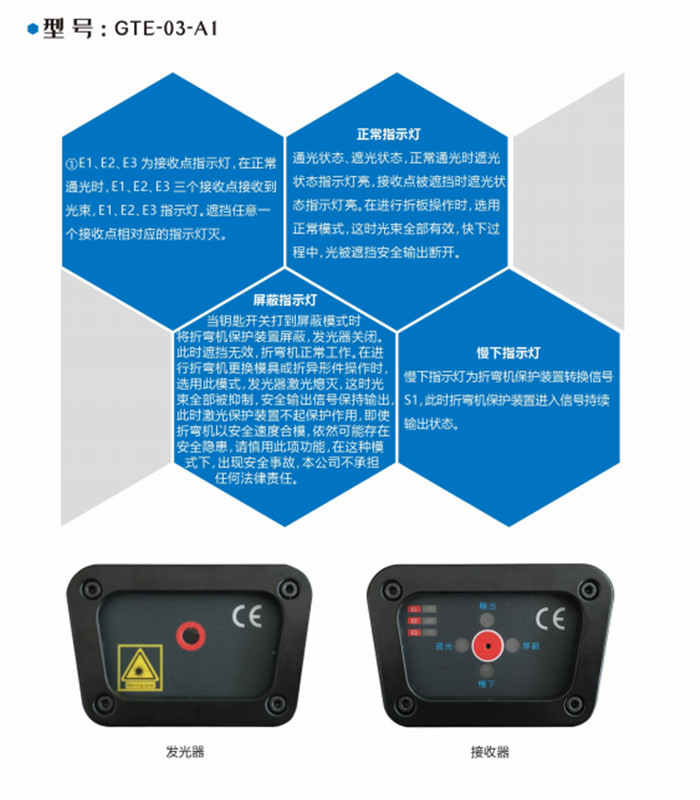

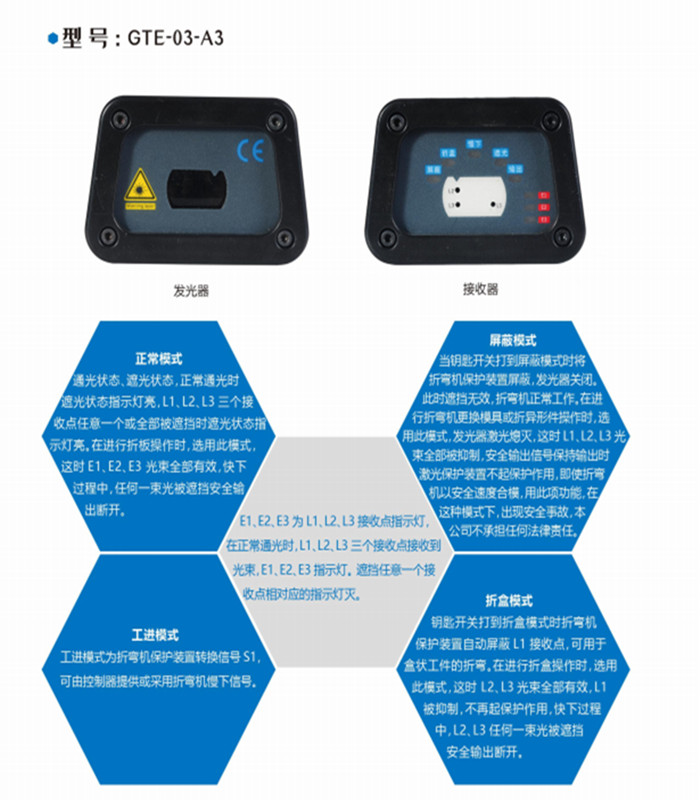

（單點式折彎機保護裝置/三點式折彎機保護裝置）

1、普通GTE-L支架和新型GTE-T側滑安裝支架（可選）。

2、默認信號電纜線發射器8米+接收器4米（線長可選）。

3、折彎機保護裝置光纖GTE-GX控制器和綠色GTE-BC保持控制器可選。





五、選型流程：

根據折彎機臺面寬度選擇合適的對射距離→折彎機上動/下動，安裝位置的尺寸，選擇單點/三點→合適的安裝支架→線纜是否需要加長→控制器的選配

選型要點（單點式折彎機保護裝置）：

1、下動式折彎機。

2、折彎機上模是斜面，無法安裝折彎機保護裝置支架。

3、部分特殊型號折彎機。

選型要點（三點式折彎機保護裝置）

1、上動式折彎機。

2、上?？砂惭b折彎機保護裝置支架。

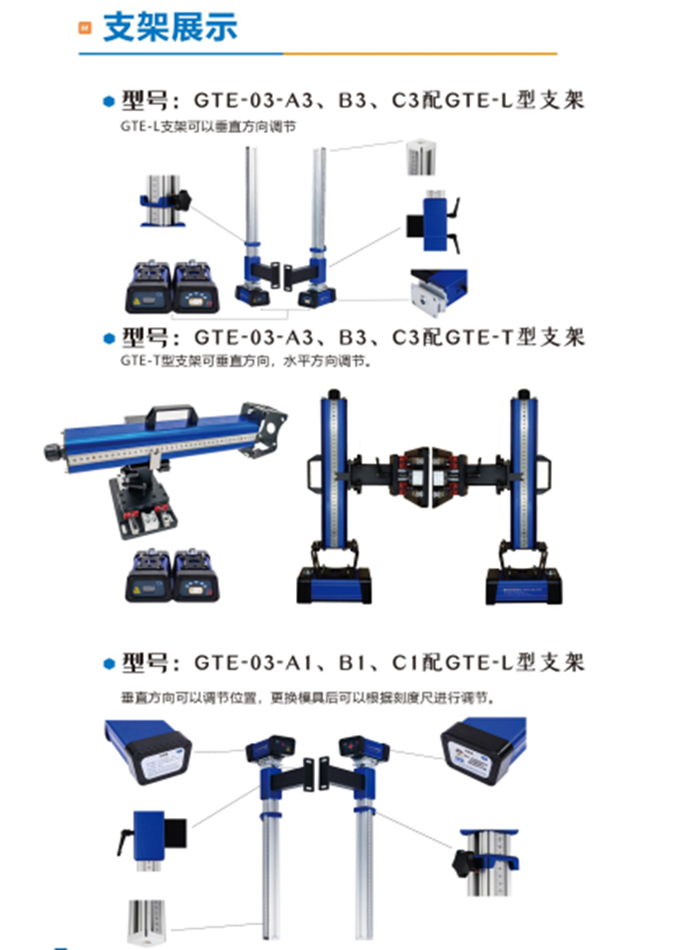

支架選擇要點

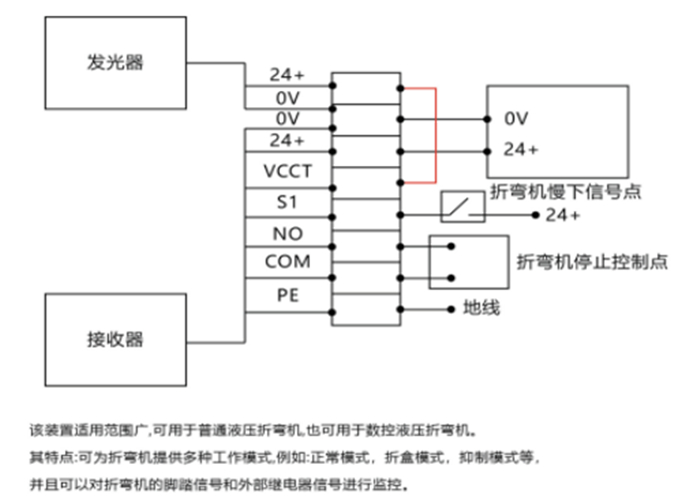

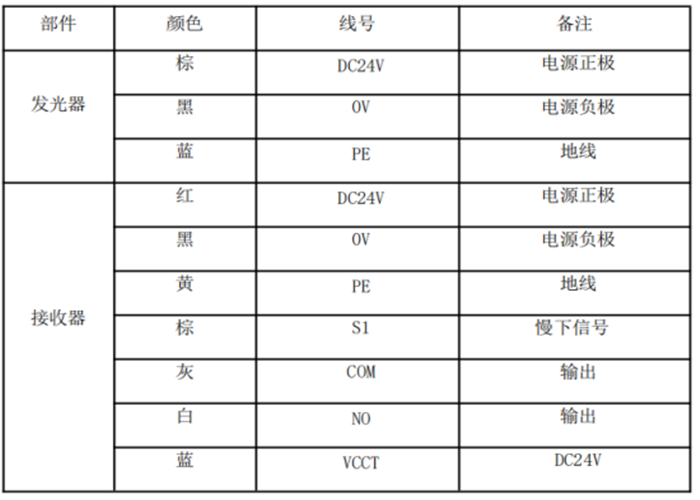

六、電氣連接







七、安裝案例

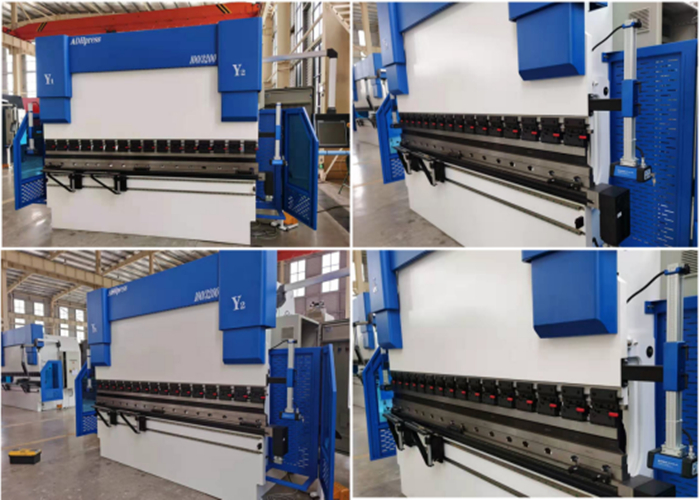

                                       （案例一）

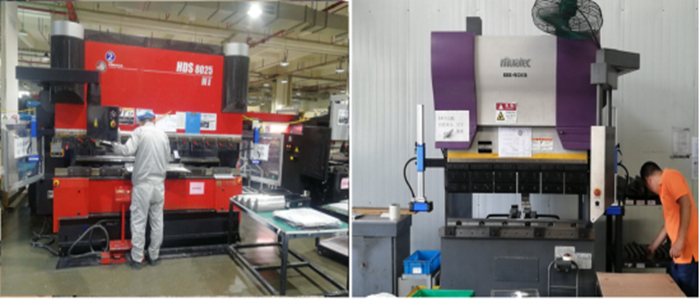

                                       （案例二）

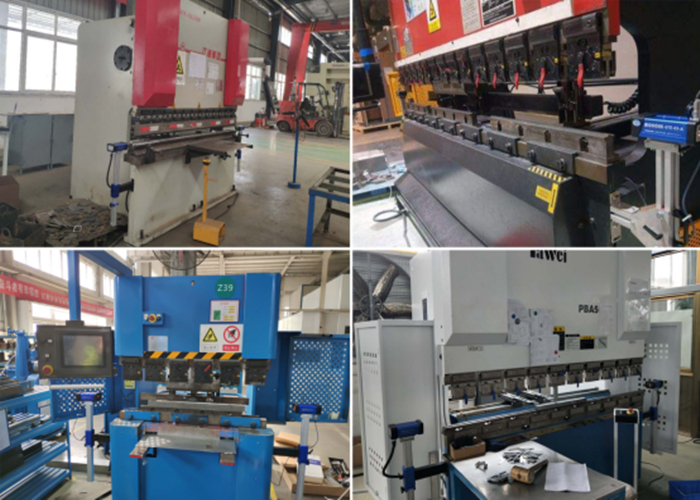

                                       （案例三）




                                       （案例四）






------------------------------------------------------
